注:因產品不定期升級，產品介紹以及操作界面僅供參考，以實際到貨產品為準。

目   錄

1主要用途與適用范圍

2主要規格及技術參數

3產品的主要結構概述

4氣動控制系統說明

5運輸與保管

6安裝與調試

7使用與操作

主要用途與適用范圍

本機是為適應我國鋁門窗加工業的發展而開發的鑄造一體新機型。該機主要用于鋁門窗、幕墻型材的加工。本機具有切割范圍大、強度高、性能穩定、易操作等特點。刀具使用硬質合金齒鋸片，切削速度高、生產率高、加工精度高。兩鋸頭既可單獨工作，也可同時工作。同時工作時，能一次切出所需要的長度及型材兩端角度。

2.主要規格及技術參數

電源：                三項四線      380v/50Hz

電機功率              2× 3Kw

電機轉速              2800r/min

鋸切長度范圍          480—4200MM

鋸切寬度              150MM

鋸切高度              220MM

氣源壓力              0.5～0.8Mpa

耗氣量               60L/MIN

鋸切角度             90、45

進刀速度             阻尼缸調速0—3M/MIN

鋸片規格             500*4.4*30*120Z

外形尺寸             5700*1300*1600

重量                 約1300KG

3.產品的主要結構概述

特點

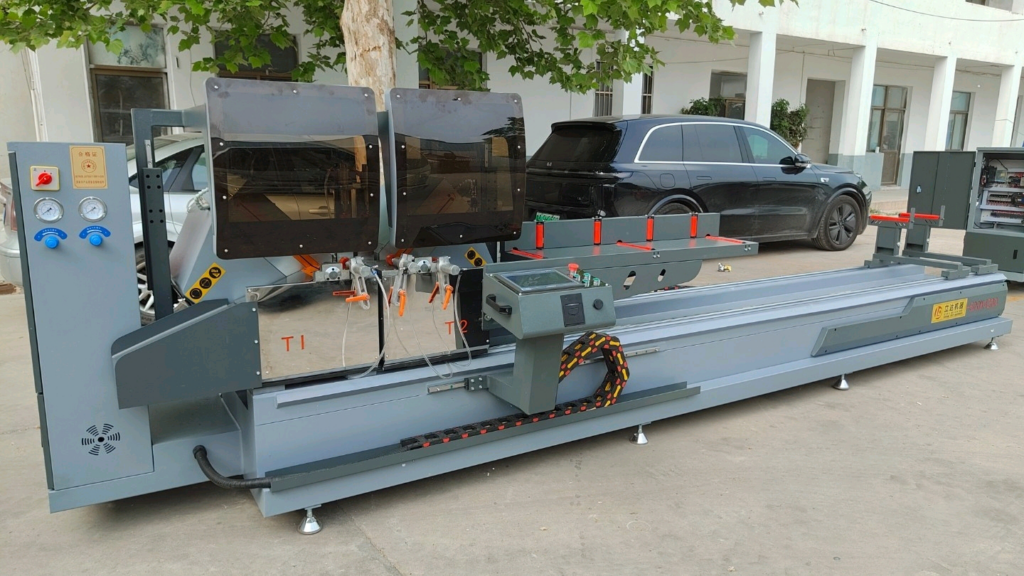

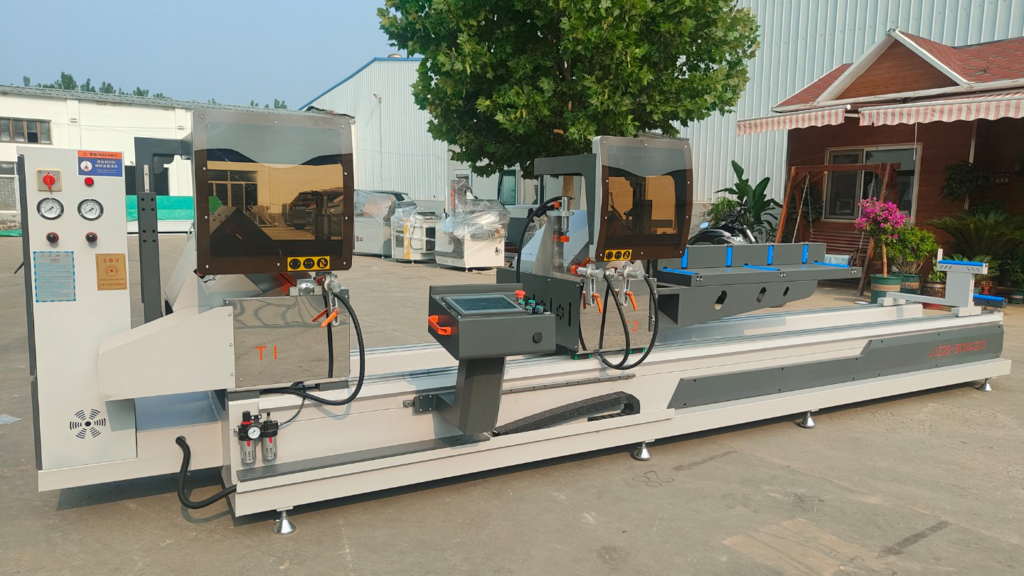

本機床采用觸摸屏、PLC、伺服電機控制系統。機床的床身上裝有兩個鋸頭。左鋸頭為固定的，用螺釘固定在床身上，右鋸頭通過伺服電機傳動在圓導軌上移動在所需位置上。工件放到工作臺上后，只要操作人員按操作規程操作觸摸屏及按下按鈕，機器既完成工件定位、壓緊、切割、刀具返回、松開等工序。

該機的設計充分考慮到了工作人員的安全。鋸頭運動部分，全部罩在可開啟的、堅固的安全罩內。氣動控制系統設有雙手控制按鈕，保證操作安全。

3.2  主要結構

該機主要由左鋸頭、右鋸頭、床身、托料架、工作臺、數控系統等主要部分組成。

3.2.1  鋸頭

左鋸頭為固定鋸頭。右鋸頭隨拖板在精密導軌上左右移動。拖板與導軌之間有直線運動副，右鋸頭的左右運動通過伺服電機驅動滾珠絲杠傳動，保證準確、輕快、靈活及運動的平穩性。鋸片的進給由雙作用氣液阻尼缸完成。其氣動控制系統具有無級調速的功能，根據加工需要，可調節其進給及返回的速度，使之具有慢速進給快速返回的功能。

3.2.2  床身

    它是由低碳鋼矩形鋼管與冷板焊接而成，焊接后經時效處理，保證了床身的鋼度及穩定性。

3.2.3  工作臺

固定工作臺和左鋸頭裝在一起，活動工作臺隨滑板在導軌上可左右水平移動。

  氣動控制系統說明

該機床的氣動控制由六部分組成：（1）鋸頭工進氣液阻尼缸（2）工件壓緊氣缸；（3）角度擺動氣缸；（4）護罩升降氣缸；（5）67.5度氣缸。氣源由橡膠管道分送到各處供氣點。其工作原理見氣動原理圖。簡述如下：

4.1鋸頭的進給運動：電磁閥通電后換向，壓縮空氣進入工進氣液阻尼缸后腔，使鋸頭前進；電磁閥斷電，二位五通電磁閥復位，壓縮空氣進入氣液阻尼缸前腔，鋸頭退回。

4.2工件壓緊：工件壓緊是通過氣缸實現的，電磁閥通電后，二位五通電磁閥換向，壓縮空氣進入單作用氣缸，壓緊工件；當切割完成，鋸片退回時，鋸頭碰到行程開關，電磁閥斷電、換向，壓緊氣缸松開。至此，整個加工完畢。

 運輸與保管

本機床在運輸過程中要防止劇烈顛簸、滑動及翻倒。在出廠前及長時間放置不用時，應清理干凈設備各運動副，涂抹潤滑油（脂），罩好塑料防護罩，做好防塵防銹工作，詳見9維護與保養。

安裝與調試

機床運到用戶使用地點，開箱檢驗，如無運輸損傷，即可使用搬動工具將機床移至安裝位置。

6.1安裝條件及安裝方法

6.1.1  應安裝在廠房?jī)?nèi)堅硬平坦的混凝土地面上。

6.1.2  環境應空氣干燥、無粉塵、無腐蝕性氣體，氣溫10-40度。

6.1.3  將機床床腿上的六個調平底座支好，機床調至水平，緊固調整螺栓的鎖緊螺母，拆掉包裝用固定板、架等用于固定機頭的零件。

6.2   接電          三相四線   380V  50HZ  交流電

6.3   接地

機床機身可選擇接地，接地線采用黃綠雙色線，其截面積不小于2.5MM2。接地后機身于主接地點之間的電阻應小于0.1歐姆。

6.4   接氣

工作氣壓0.5—0.8MPA，把氣源接在氣源處理器的接頭上并檢查氣動系統有無漏氣現象。

使用與操作

7.1 操作前的調整

7.1.1 調整壓緊氣缸的位置

將型材放到該機工作臺面上，兩鋸頭的壓緊氣缸調整至對工件壓緊最合適的位置，然后固定壓緊氣缸。

7.1.2 鋸片進給速度的調整

在試機過程中，如果覺得鋸片的進給速度不合適時，可以調節工進氣缸調速接頭，使進給速度增大或減少，就可得到所需要的進給速度。

7.2  鋸削角度調整

機床按上述各項調整完畢，并檢查符合規定后試運轉30分鐘，如果沒有發生異?，F(xiàn)象，就可進行以下調試。

90度角的調整（鋸片伸出與工作臺面垂直）

機床出公司前均經調試并經檢驗合格，在此可直接鋸切一型材檢驗其90度角的鋸切面是否符合要求，機床鋸切初始角度設為90度，誤差為±10′。如若不符合要求，可調整限位擋塊上的螺栓，

再重復鋸切測量，使之滿足要求。然后鎖緊其上的螺母。

45度的調整（鋸片伸出與工作臺面夾角成45度時設定為45度，下同）

    松開工作臺上的鎖緊手柄，擺角氣缸通氣，45度角到位后，鎖緊把手。鋸切型材后檢查是否符合要求（誤差為±10′）。如果不符合要求，可調整限位擋塊上的限位螺釘，重復鋸切、測量，使之滿足要求。然后再鎖緊螺釘上的螺母，擰緊鎖緊手柄。

7.3  工件長度調整

角度調整完畢后，應調整工件的切割長度。操作觸摸屏，伺服電機帶動右鋸頭沿導軌移動。設定尺寸進行切割，切割完成后，如切割后型材的長度與要求長度有偏差，應根據米尺適當調整數控系統的系統原點尺寸以及補償尺寸。

主要元器件明細表
