斷橋鋁門窗設備六頭鉆使用說明書
斷橋鋁門窗設備六頭鉆使用說明書，包括設備原理、技術參數、安裝調整、使用維護、故障排除、安全操作規程等，僅供參考。…
關鍵詞:
鋁門窗六頭組合鉆床使用手冊
（因產品更新?lián)Q代僅供參考）
目 錄
§1概述——————————————————–2

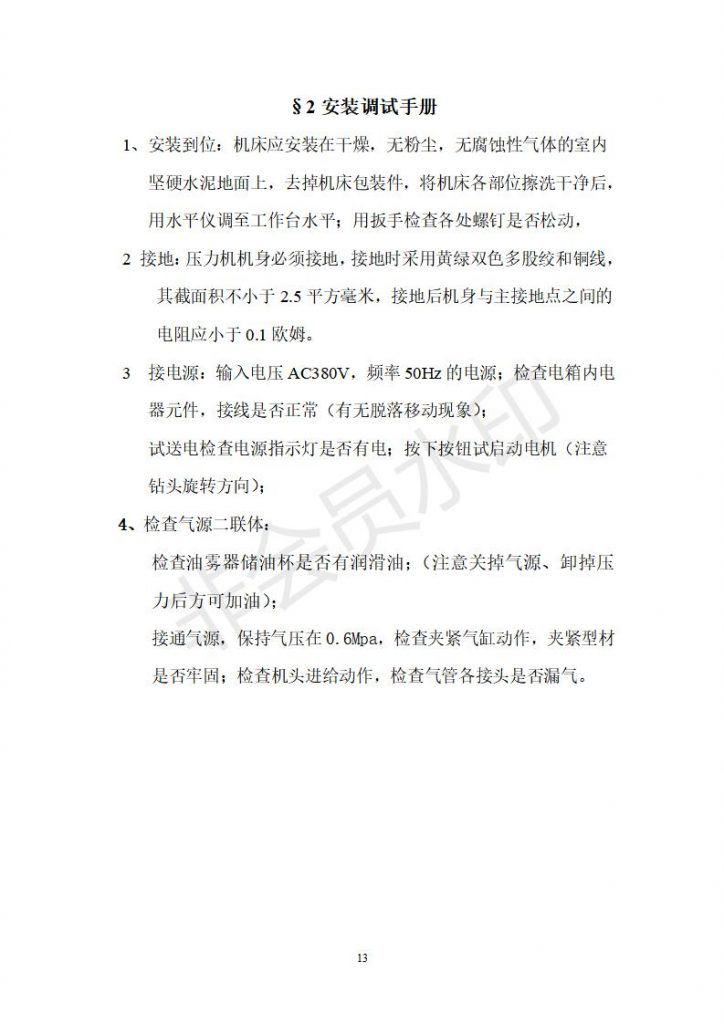

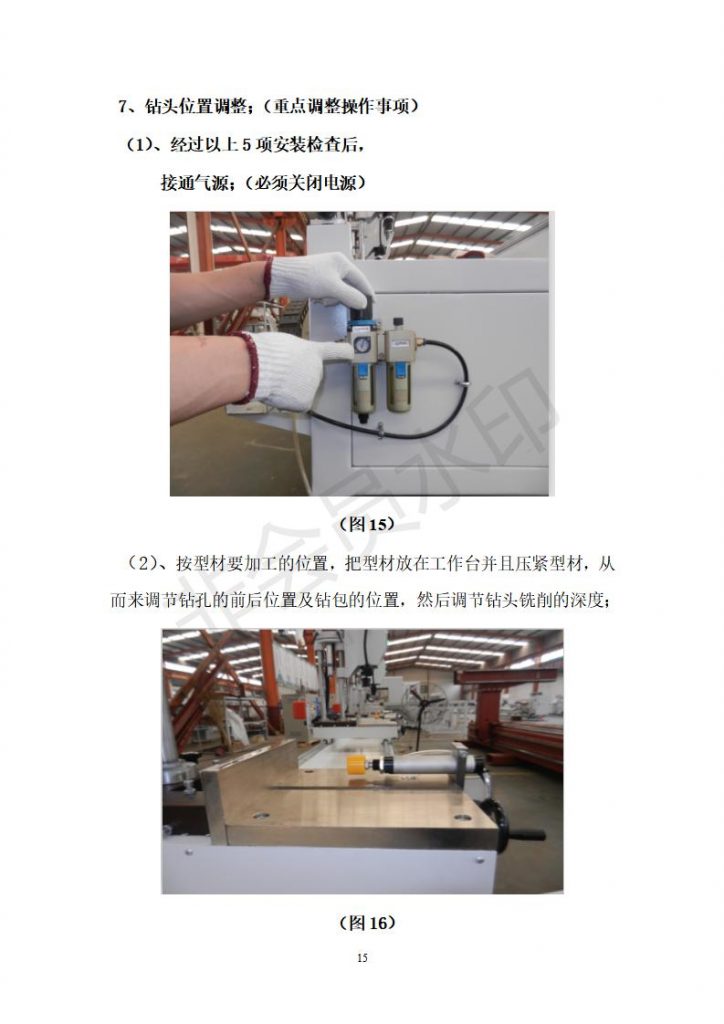

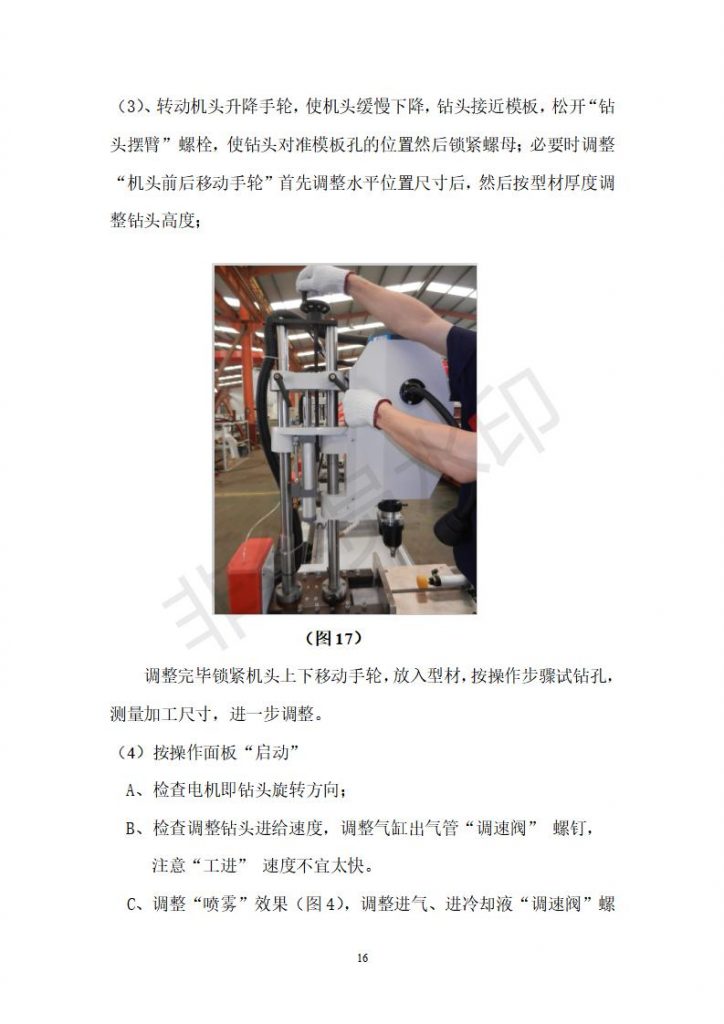

§2安裝調試手冊——————————————–13

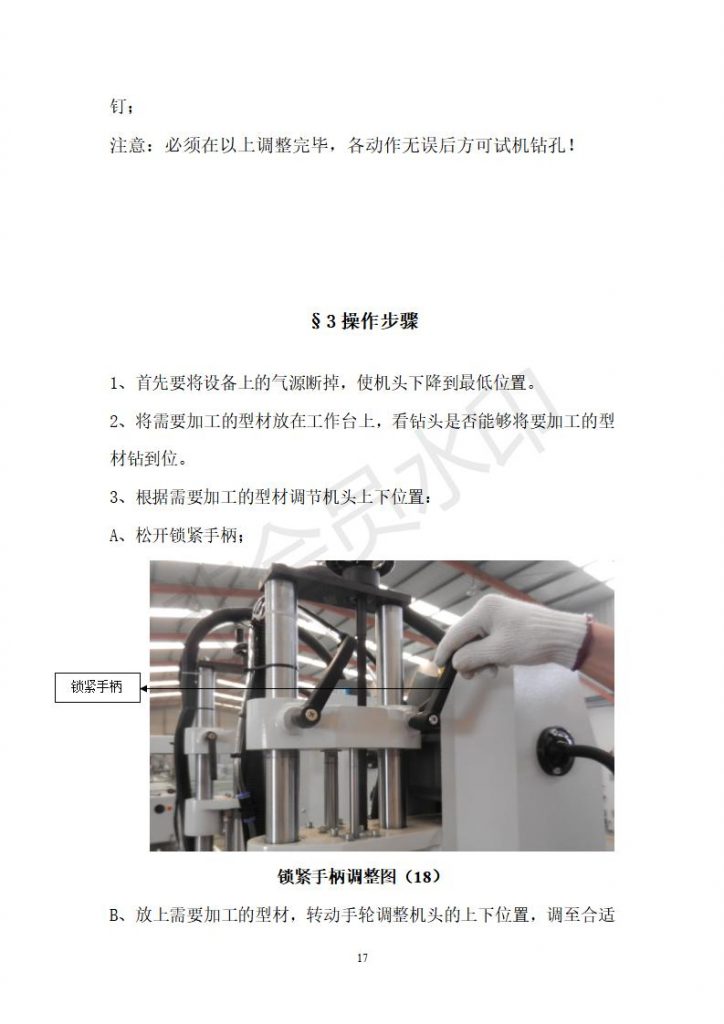

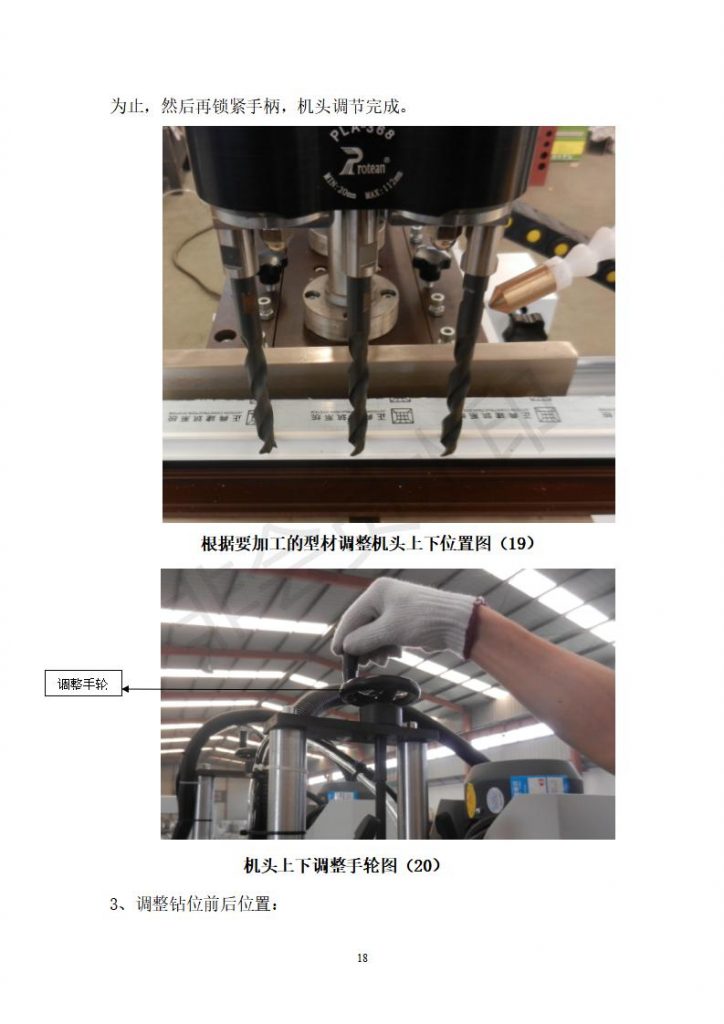

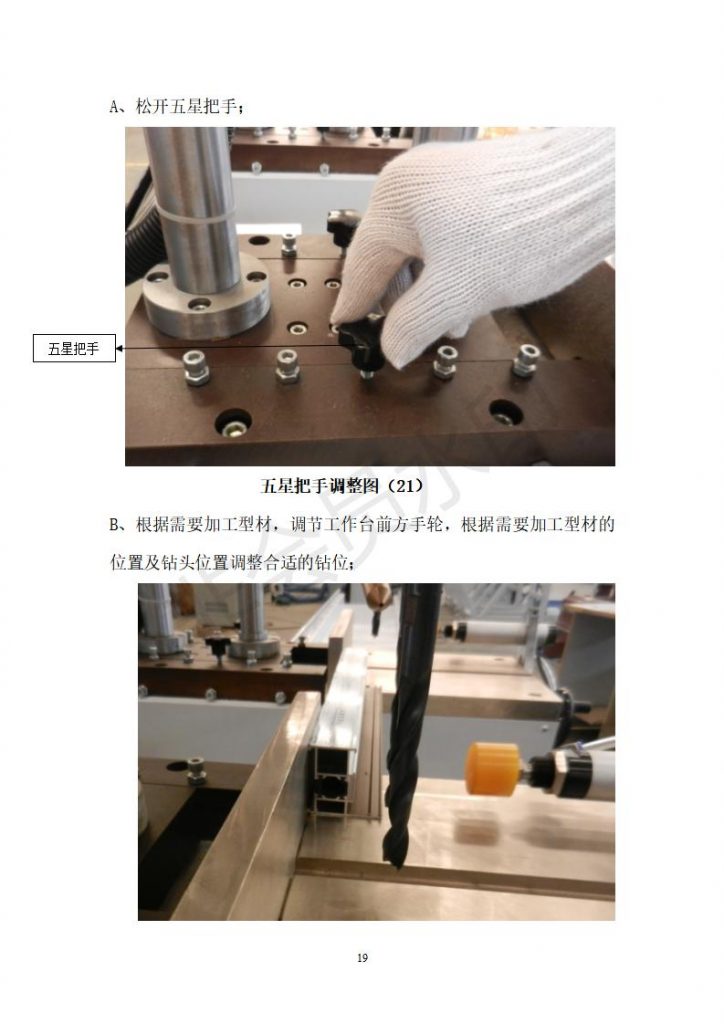

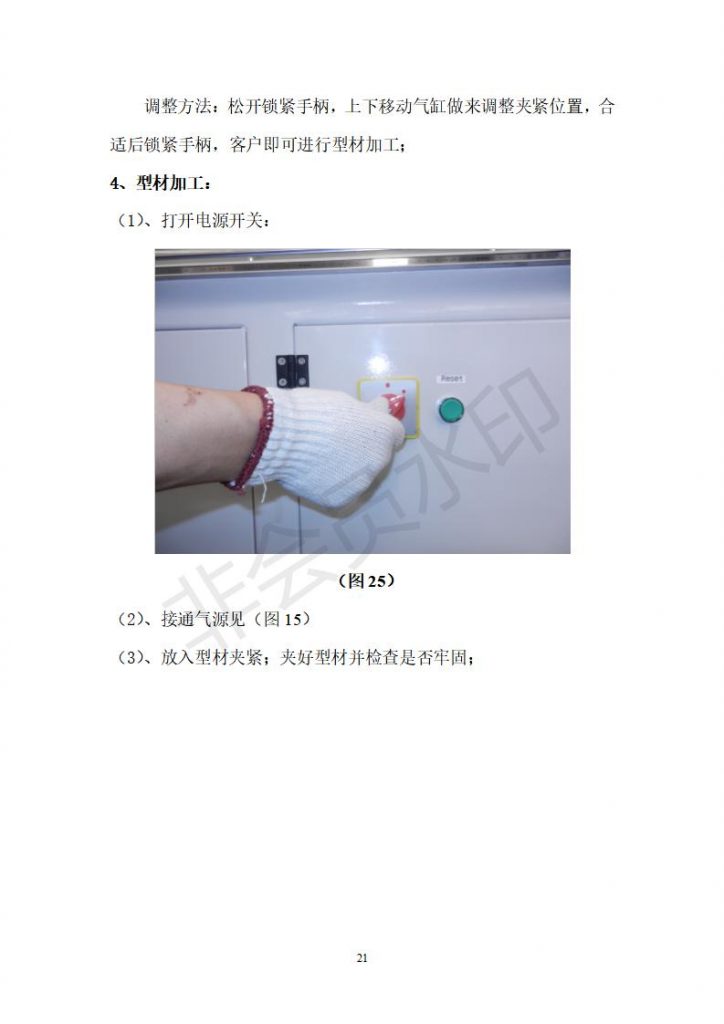

§3操作步驟————————————————–17
§4維護與保養手冊—————————————–23
§5安全操作規程—————————————–27

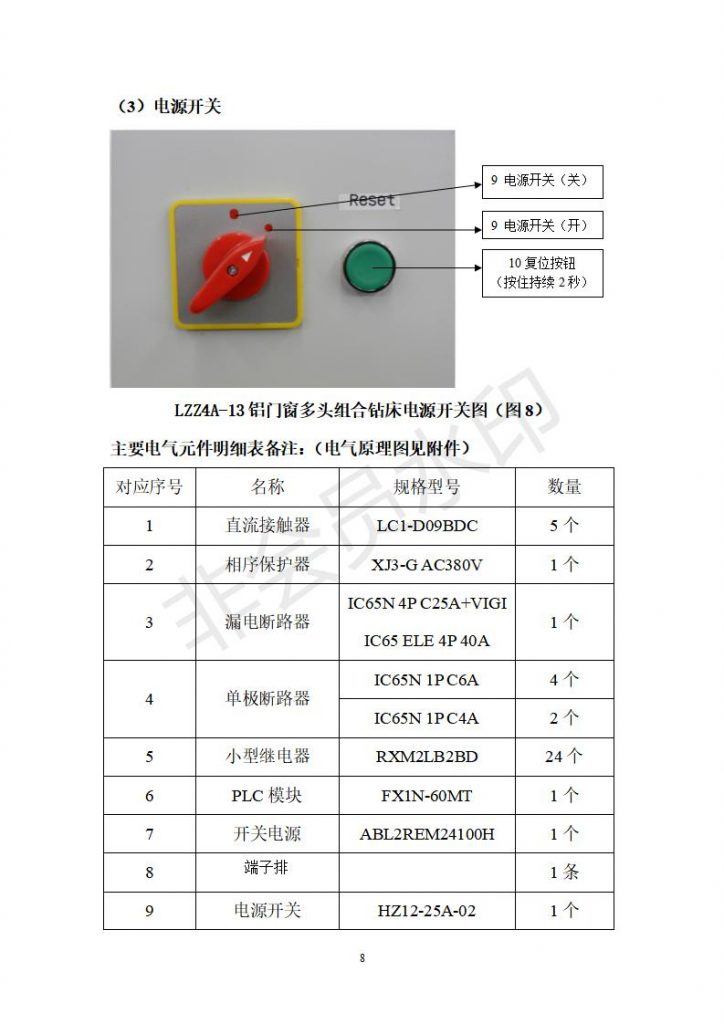

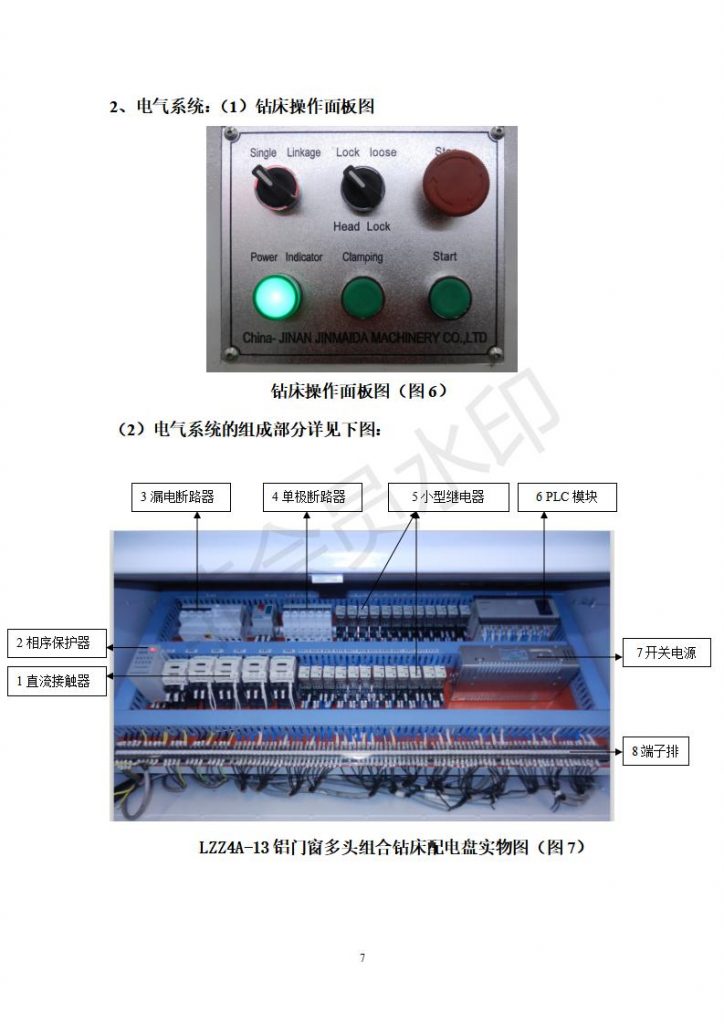

附件1 電氣原理圖
附件2 電器接線圖
操作人員須經培訓并認真閱讀本使用手冊后方可操作機床，四頭、五頭、六頭鉆床操作方法一致。
§1概述

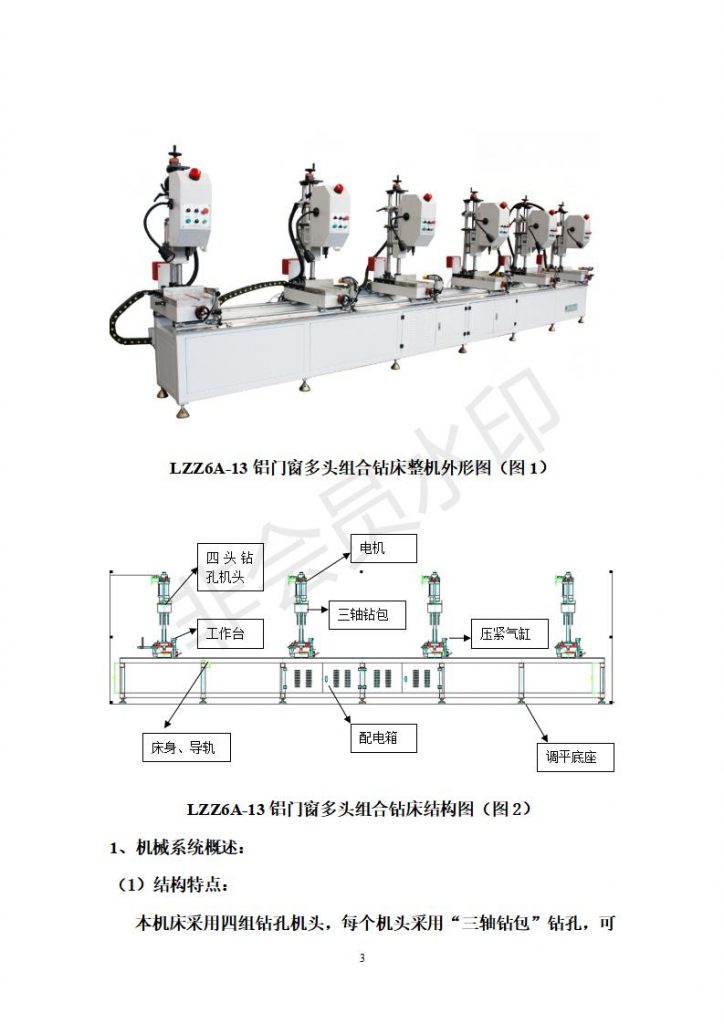

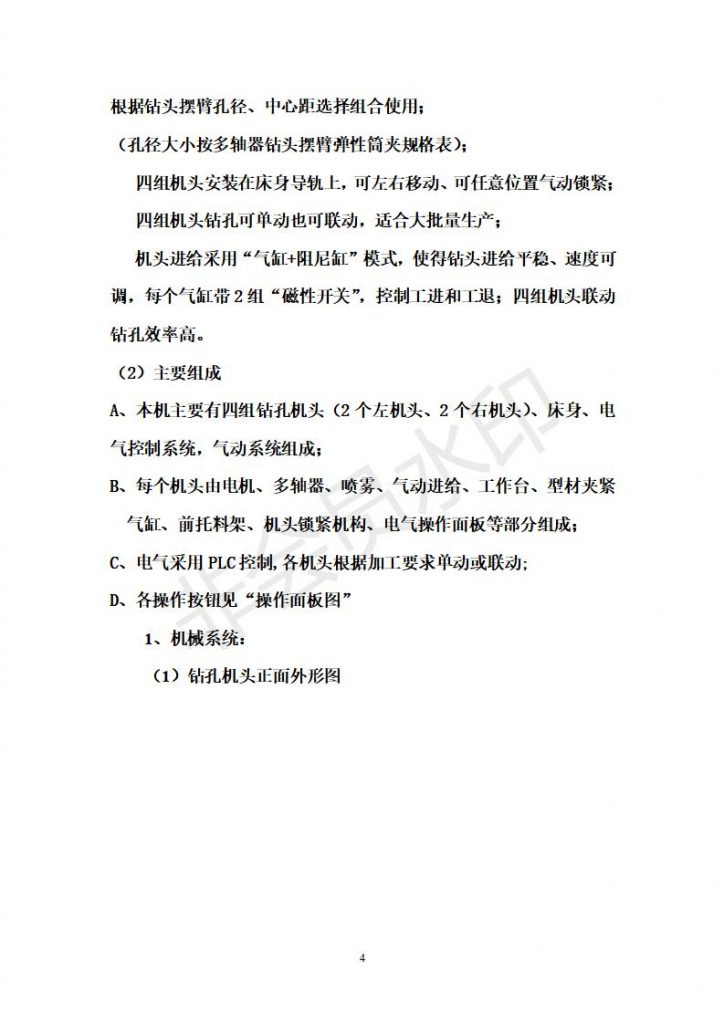

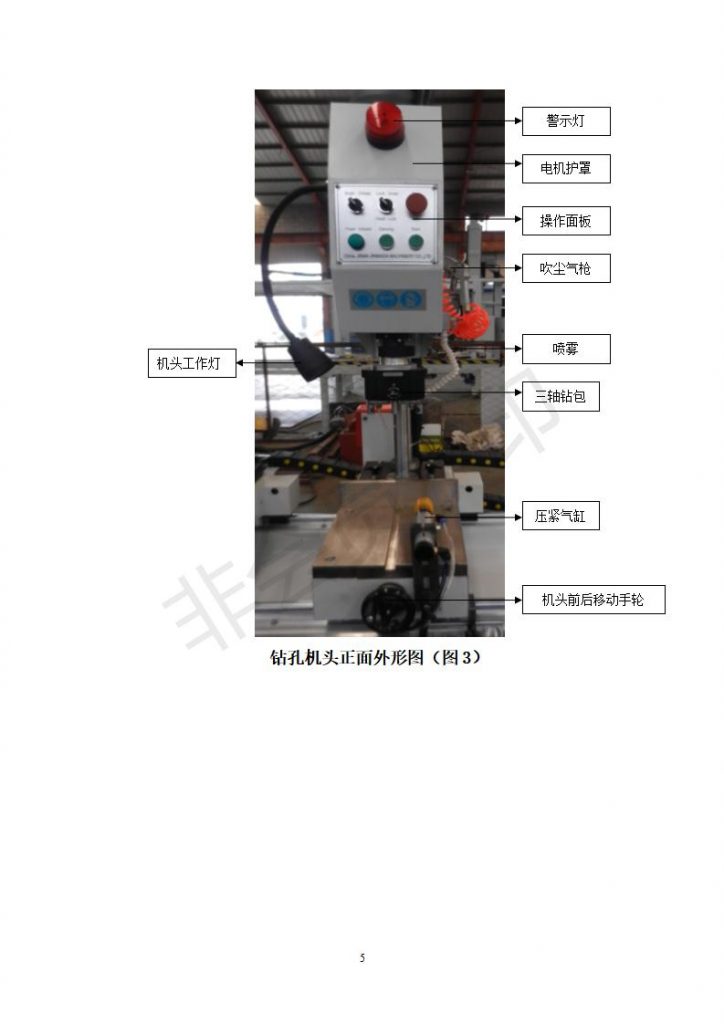

LZZ6A-13鋁門窗多頭組合鉆主要是用于鋁合金門窗的型材鉆孔，特別適用于長料和大批量的生產中。適用于截面不超過200×250毫米的型材，加工最長達到6000毫米。機頭采用手工移動，氣動鎖緊導軌。方便靈活，是鋁合金門窗和幕墻型材理想的加工設備。
主要技術參數及規格
1. 電 源 380V 50Hz（三相四線）
2. 電動機功率 6*1.1千瓦 960轉/分
3. 最大鉆孔直徑 12毫米
4. 兩鉆孔最大距離 6000毫米
5. 機頭數量 4組
6. 鉆頭前后移動最大距離 130毫米
7. 兩機頭中心距離 410毫米
8. 三軸鉆包上下總移動距離 260毫米
9. 三軸鉆包鉆頭中心距調節范圍 20 – 112毫米
10. 鉆頭進給氣缸行程 125毫米
11. 氣源壓力 0.6 MPa
12. 機床外形尺寸 約6600×1000×1960毫米

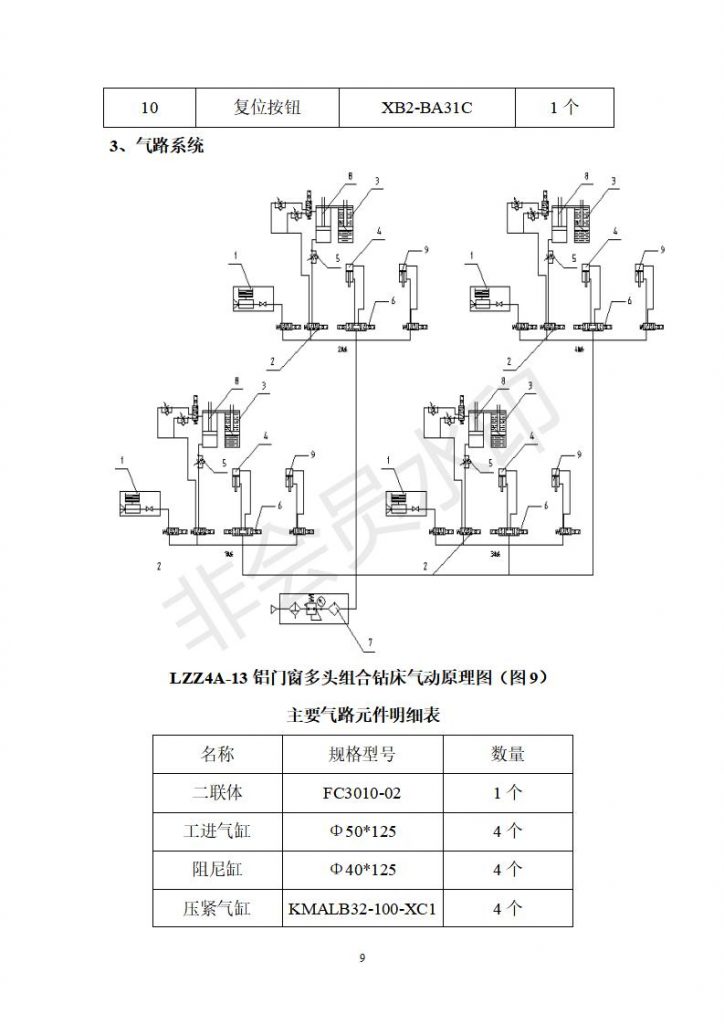

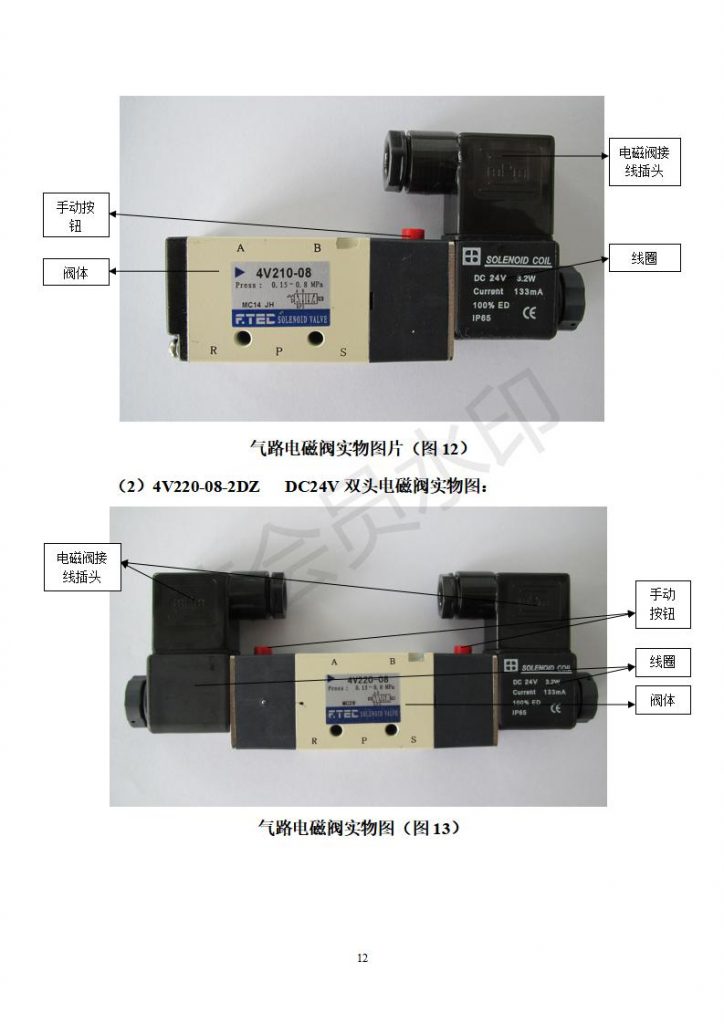

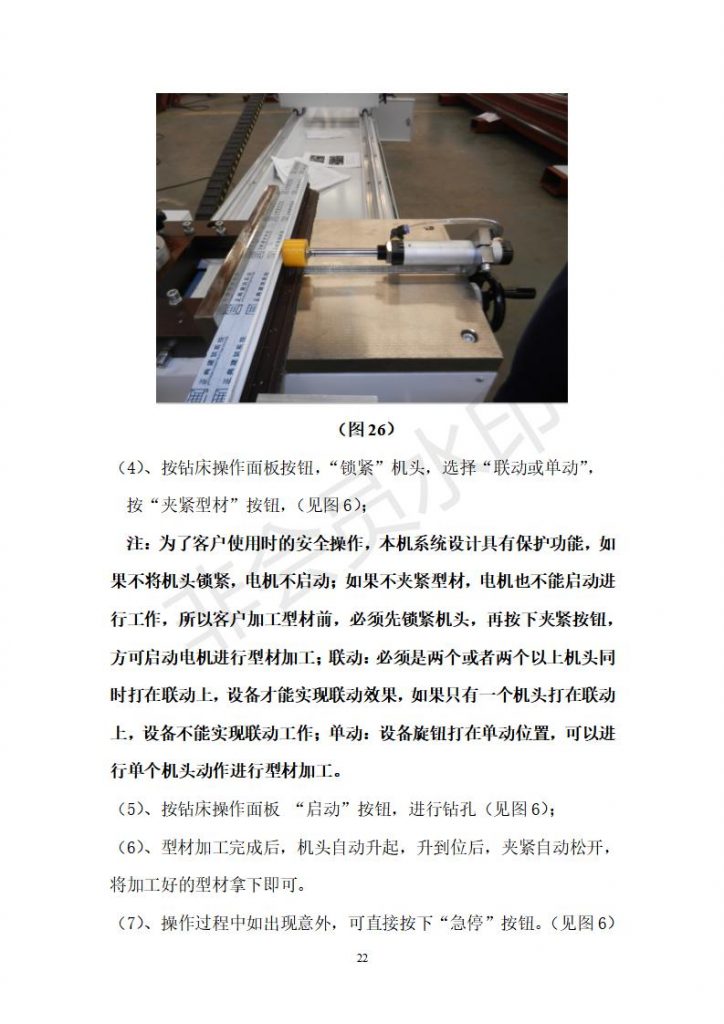

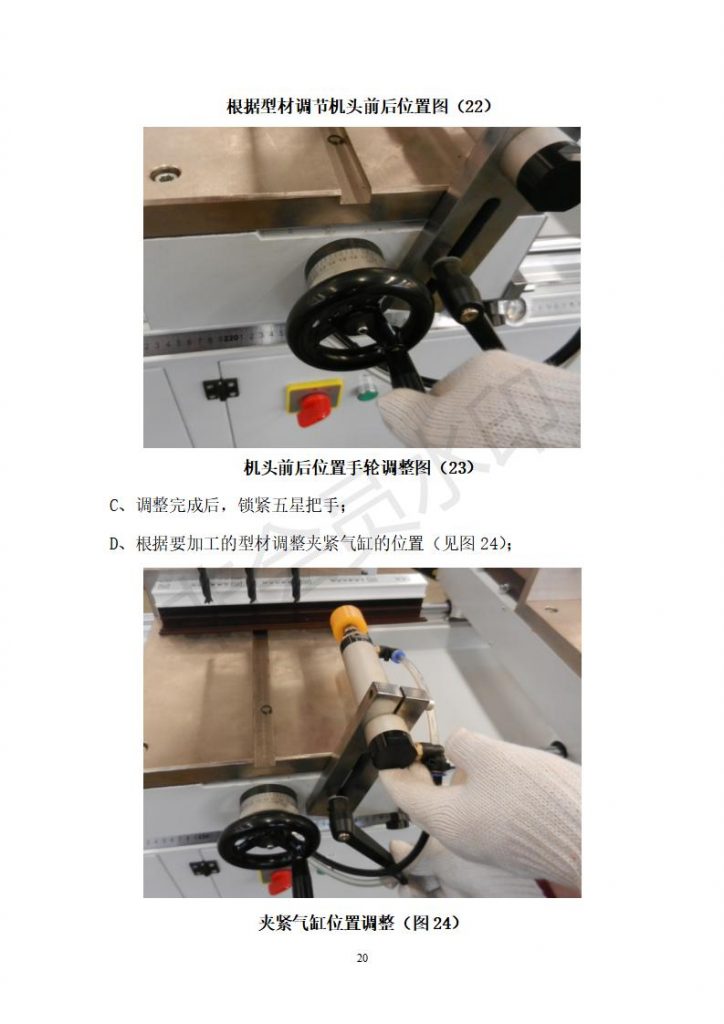

注：按下急停按鈕后，設備停止工作，但是夾緊不會松開，此時必須按下操作面板上的夾緊按鈕，夾緊才會松開，然后根據上述步驟再次進行型材加工即可。
§4維護與保養手冊

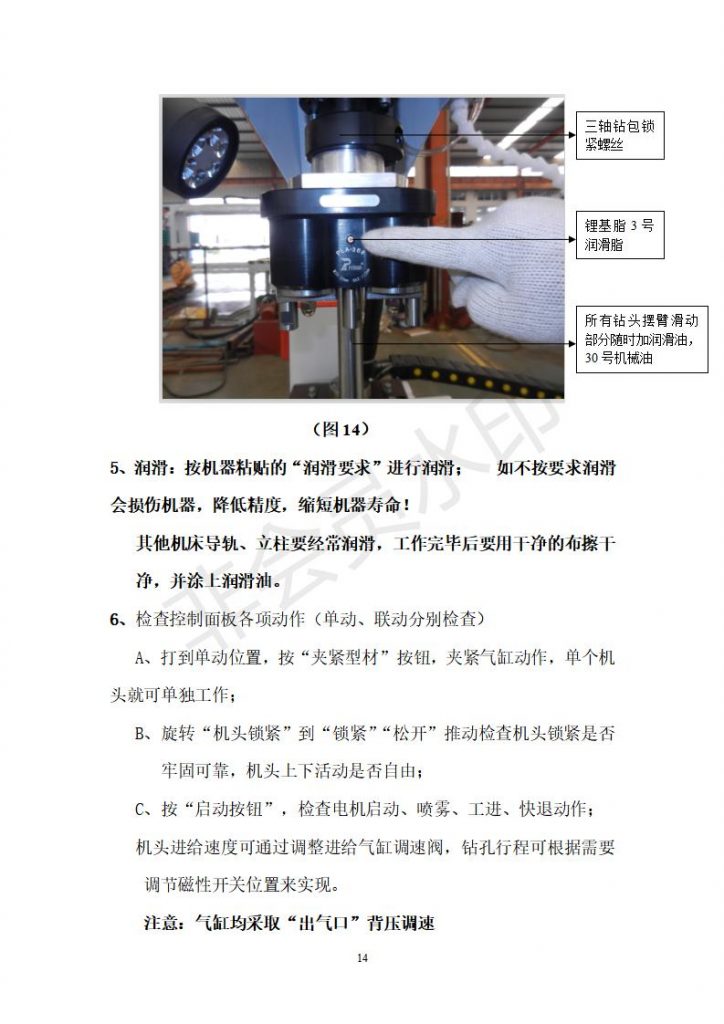

1. 潤滑：重點按圖14潤滑；
立柱和滑導軌要經常潤滑，工作完畢后要用干凈的布擦干凈，并涂上潤滑油。

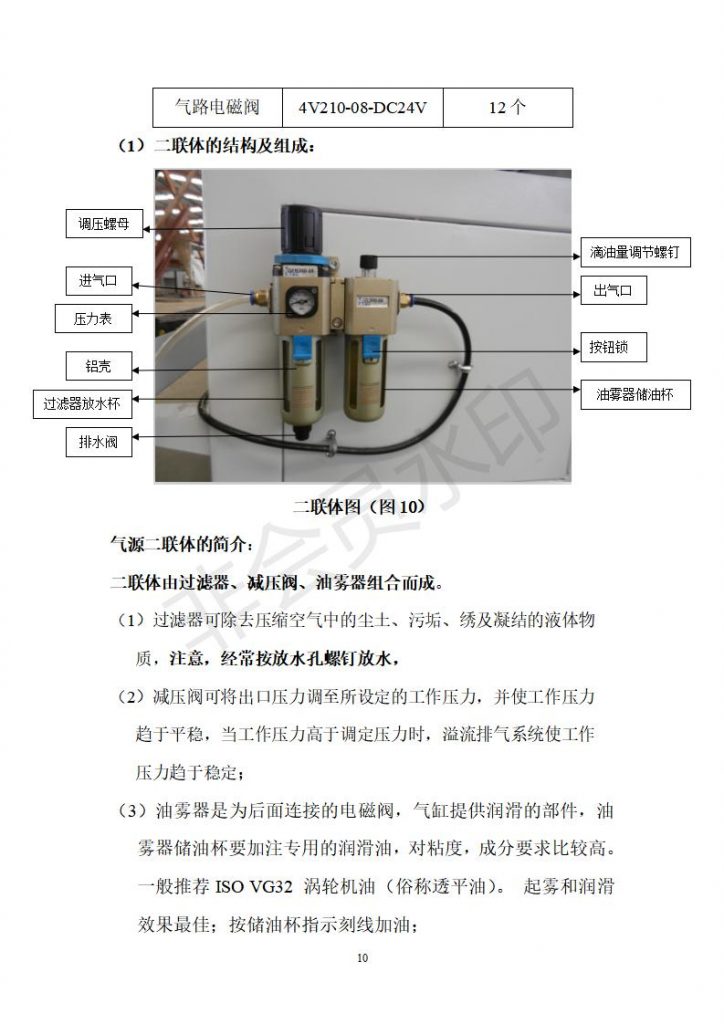

2. 氣源二聯體；

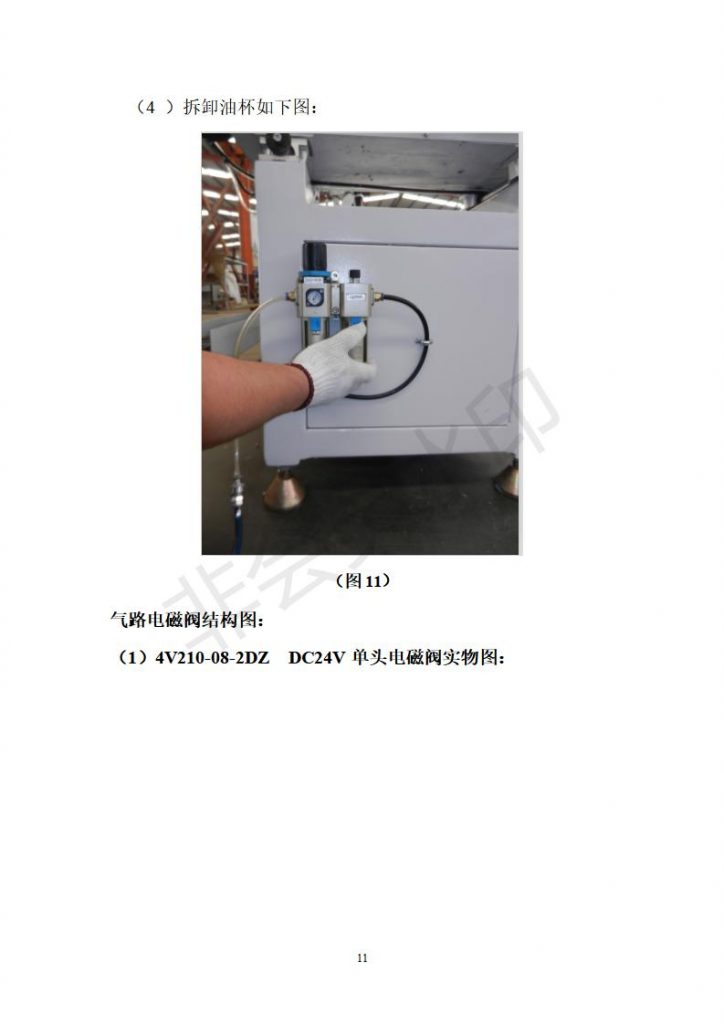

過濾器放水杯每班放水，每周清洗一次。壓力表調到0.6MPa，油霧器保證一定油位（ISO VG32渦輪機油），油量調到每10-15分鐘一滴左右。
3. 鉆頭：要經常檢查鉆頭保持鋒利；刃磨鉆頭要準確，不得偏斜，否則會損傷鉆頭，降低加工精度（特別注意）；
4、不要把氣管壓破、擠扁，若發生氣路堵塞，要清洗管路。
鋁門窗六頭組合鉆床安全操作規程
1、 操作人員未經過培訓，并且不合格者不得操作本設備。
2、 操作人員在操作本設備前應穿戴好勞保護品，袖口扎緊。長發需扎到工作帽內。嚴禁戴手套作業，嚴禁佩戴各種影響操作的飾品。
3、 開機前認真檢查設備各部位，嚴禁有妨礙操作的物品，工件必須固定牢固。
4、 開機前應確定刀具的旋轉方向，方向正確才能繼續操作，否則更正后在操作。
5、 設備運轉中操作人員不得離開設備，不得靠近或觸摸高速旋轉的主軸、皮帶等部件。
6、 設備切割過程中要經常觀察噴霧潤滑的效果，這對銑刀的耐用程度和切割型材的斷面精度影響很大。
7、 更換刀具時，應帶好手套，避免皮膚接觸鋒利的刃口而受傷。換上的刀具要檢查有無損壞、變形。嚴禁使用變形和損壞的刀具。換下的刀具要做好妥善處理。
8、 開機前和運轉過程中要定期給導軌注油，（1次/2小時），注油。定期注油對設備的耐用性和加工精度非常必要。
9、 設備在維修時應切斷設備電源，并選擇具有專業資格的人員維修。
10、 工作完成后，要對設備進行徹底清掃，并對各運動部件注潤滑油。
