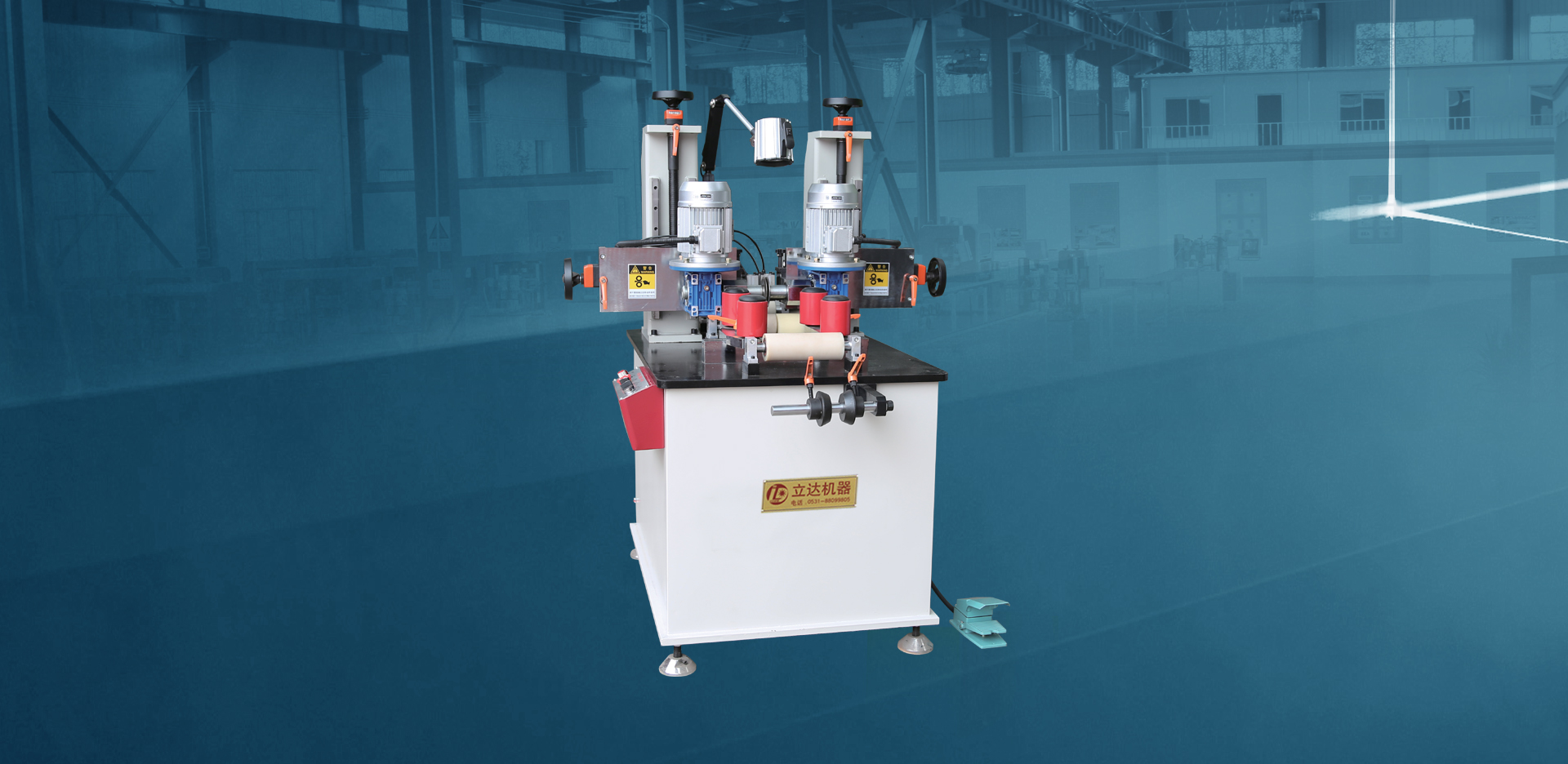

斷橋鋁型材開齒穿條一體機
KCJ-02斷橋鋁型材穿條機開齒機一體機主要用途：
主要是將斷橋鋁型材上穿隔熱條或塑料型材的槽口內側面上滾上齒花，加大斷橋鋁型材和隔熱條復合在一起的摩擦力，裝有特殊的夾緊氣動裝置，可以實現“邊開齒邊穿條邊貼膜”。
設備特點
1， 國內首創電控整體升降開齒；更換型材時，不用手調，更快速更穩定。
2， 可以帶覆膜支架和穿條夾緊裝置，實現“邊開齒邊穿條邊貼膜”。
3， 每一個開齒頭可以單獨水平電控調整
4， 兩個開齒頭整體通過電控垂直調整，也開以單獨通過手動垂直調整。
開齒主要是通過高速運轉的開齒刀將鋁合金型材嵌隔熱條的槽口部開齒。
開齒是提高隔熱條和鋁合金組合型材剪切力的關鍵設備。通過采用優質硬合金滾花刀片高速運轉，將鋁合金型材嵌隔熱條的槽口部進行開齒，開齒質量好與壞，均影響滾壓后型材的剪切力。是隔熱型材生產中的主要設備之一。
穿條主要是采用齒形滾輪將隔熱條穿插在鋁型材相應槽口內，為兩種材料復合提供準確的位置。
穿條采用特制齒輪四驅動，通過導向槽將兩根隔熱膠條準確地穿入鋁材槽內，穿條速度設有快慢調節，操作簡單、靈活、大大提高了生產效率。穿條時膠條不容易磨損，使每條成品斷橋隔熱型材頭、中、尾、剪切力穩定。
開齒穿條一體機技術參數
電 源：380V/50Hz
功 率：1.28Kw
開齒刀直徑: 120mm
開齒刀調整范圍：110mm（水平面）
速度：0-70m/min
型材最大加工尺寸：W*H=200mm*170mm
開齒刀間距離：6mm-110mm
外形尺寸：1000mm×1200mm×1500mm
設備重量：600kg
第一步開齒：首先將未開齒的坯料放到開齒機的托料輥上，調節開齒刀和型材的位置，使需要開齒的
槽口與開齒刀上下垂直，開齒刀輕壓槽口。打開進料開關觀察開齒后的效果，開齒不易過深，否則槽口變形不易穿條。
第二步穿條：在開齒機的后部安裝有穿條機構，隔熱條由氣動控制夾緊，在開齒的同時，坯料前進，
穿過夾緊的隔熱條，直到六米全部開齒完畢，穿條停止。另一側型材開齒時，只需將開好齒的型材翻轉，加住多余的隔熱條就可以了，繼續完成開齒、穿條的過程，六米穿完， 整根的型材穿條完畢。
開齒穿條一體機是生產隔熱鋁型材的專用設備，主要是將鋁型材的槽口上開齒和打毛,起到加大型材的橫向剪切力的作用。該機配有自動穿條機構，在開齒的同時直接穿入隔熱條，有效降低人工，提高工作效率。開齒機構及穿條機構各機頭位置均可上下左右調節，所以對不同高度的型材、隔熱條都非常實用。廣泛適用于斷橋、鋁木、鋁塑、鋁塑鋁型材及各類異型材。
工作原理：將刀頭壓入型材槽口內，并利用刀頭的轉動來牽引型材，在型材的內腔上滾壓上齒花。
由刀頭的轉動作為動力推動型材前進，穿過被加緊固定的隔熱條。
