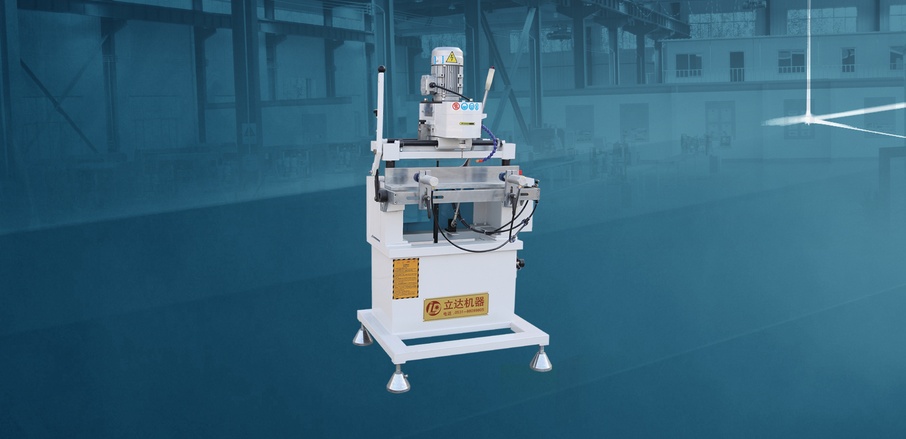

鋁塑型材單頭仿型銑床LXF-290×90
LXF-290×90鋁塑型材單頭仿型銑床
鋁、塑門窗單軸仿形銑床設備特點：
本機用來加工鋁塑門窗的各種形狀的孔、槽的仿形銑削。采用皮帶增速、高速切削（12000r/min）、氣動夾緊，可用于鋁塑門窗的排水槽、滑輪孔、鎖孔、五金件孔槽的加工，本機結構緊湊，體積小，型材夾緊采用氣壓傳動?？磕Ｕ{(diào)整更換簡單，適應范圍廣，效率高，可實現連續加工，操作簡單安全。
本機用來加工鋁塑門窗的各種形狀的孔、槽的仿形銑削。采用皮帶增速、高速切削（12000r/min）、氣動夾緊，可用于鋁塑門窗的排水槽、滑輪孔、鎖孔、五金件孔槽的加工，本機結構緊湊，體積小，型材夾緊采用氣壓傳動?？磕Ｕ{(diào)整更換簡單，適應范圍廣，效率高，可實現連續加工，操作簡單安全。
LXF-290×90鋁塑型材單頭仿型銑床技術參數：
工作氣壓 0.4-0.6MPa
耗 氣 量 30L/min
輸入電源 380V 50Hz
輸入功率 0.75KW
仿形范圍 90×290
銑刀直徑 Ф5、Ф8
仿形觸頭直徑 Ф5、Ф8
機床外形尺寸 870×700×1500mm（長×寬×高）
凈 重 200kg
?LXF-290×90鋁塑型材單頭仿型銑床主要結構：
1 銑頭
電機經環形帶帶動銑頭旋轉，裝夾零件后，可連續加工。
2 兩級仿形觸頭桿（見圖1）
兩級仿形銑觸頭桿直徑與銑刀直徑相同（觸頭桿根據銑刀直徑調整），因此可按1：1的關系進行仿形銑削加工，保證被銑削的零件與仿形板孔的形狀一致。
3 夾緊裝置
有兩個壓緊氣缸，用來夾緊零件，保證工作穩定、可靠。
4 噴霧系統（用于鋁型材加工）
為了提高零件粗糙度和延長刀具壽命，設有噴霧冷卻裝置。為了保證銑削加工始終在有噴霧冷卻的狀態下進行，噴霧裝置與腳踏開關連鎖。
5 定位結構
定位螺釘?shù)纳斐鲩L(zhǎng)度可以調整，用來保證進給的切削深度。
6 仿形板
加工前，應根據零件的形狀制造相應仿形板。在機床的方架上，仿形板以左側邊及底邊定位，用螺釘固定，更換容易。
若不用仿形板時，橫向可借助于調整制動螺母來限位，縱向可調整方架兩邊的定位尺來保證。
如同時使用以上兩種方法，產品質量將更加穩定可靠。
