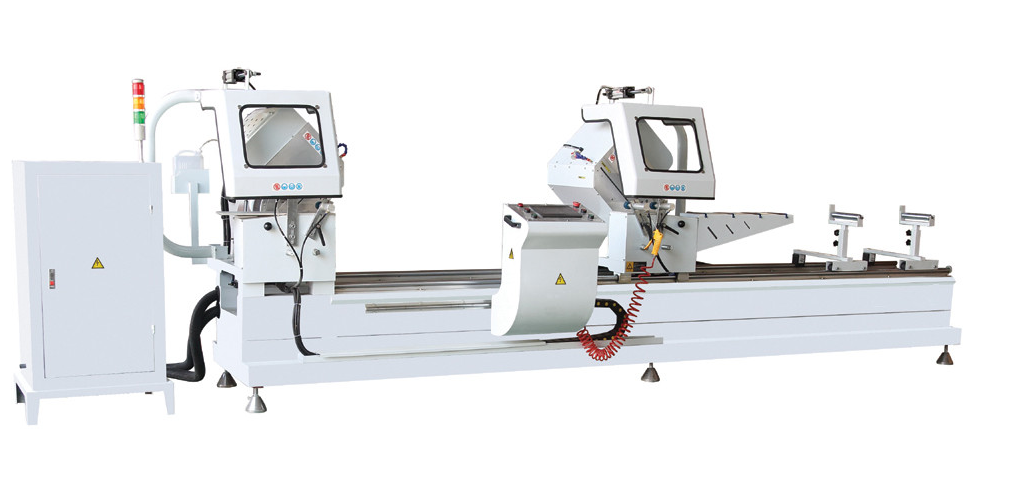

鋁塑型材數控雙角切割鋸LJZ2S-CNC-450×3700
LJZ2S-CNC-450×3700 鋁塑型材數控雙角切割鋸
1、鋁門窗數控雙頭切割鋸床(數控06鋸) 主要用途與適用范圍：
鋁門窗數控雙頭切割鋸床(數控06鋸)是為適應我國鋁、塑門窗加工業的發展而開發的新機型。該機主要用于鋁門窗、幕墻型材的加工。鋁門窗數控雙頭切割鋸床(數控06鋸)具有強度高、性能穩定、易操作等特點。刀具使用硬質合金齒鋸片，切削速度高、生產率高、加工精度高。兩鋸頭既可單獨工作，也可同時工作，同時工作時，能一次切出所需要的長度及型材兩端角度。
2.鋁門窗數控雙頭切割鋸床(數控06鋸)主要規格及技術參數
電源:380V/50Hz 三相四線
輸入功率:3.7Kw
電機轉速:3087r/min
鋸切長度:580—3700mm
工作氣壓:0.4～0.6Mpa
耗氣量:60L/MIN
鋸切角度:90°、-45°、45°
外形尺寸:4200*1170*1400mm
重量:約1080KG
3.鋁門窗數控雙頭切割鋸床(數控06鋸)的主要結構
3.1? 特點
鋁門窗數控雙頭切割鋸床(數控06鋸)采用臺灣臺達觸摸屏、PLC、伺服電機控制系統。鋁門窗數控雙頭切割鋸床(數控06鋸)的床身上裝有兩個鋸頭。左鋸頭為固定的，用螺釘固定在床身上，右鋸頭通過伺服電機傳動在圓導軌上移動在所需位置上。工件放到工作臺上后，只要操作人員按操作規程操作觸摸屏及按下按鈕，機器既完成工件定位、壓緊、切割、刀具返回、松開等工序。
鋁門窗數控雙頭切割鋸床(數控06鋸)的設計充分考慮到了工作人員的安全。鋸頭運動部分，全部罩在可開啟的、堅固的安全罩內。氣動控制系統設有雙手控制按鈕，保證操作安全。
3.2? 主要結構
鋁門窗數控雙頭切割鋸床(數控06鋸)主要由左鋸頭、右鋸頭、床身、托料架、工作臺、數控系統等主要部分組成。
3.2.1? 鋸頭
左鋸頭為固定鋸頭。右鋸頭隨拖板在圓導軌上左右移動。拖板與導軌之間有直線運動副，右鋸頭的左右運動通過伺服電機驅動精密齒條傳動，保證準確、輕快、靈活及運動的平穩性。鋸片的進給由雙作用氣液阻尼缸完成。其氣動控制系統具有無級調速的功能，根據加工需要，可調節其進給及返回的速度，使之具有慢速進給快速返回的功能。
3.2.2? 床身
鋁門窗數控雙頭切割鋸床(數控06鋸)是由低碳鋼矩形鋼管焊接而成，焊接后經時效處理，保證了床身的鋼度及穩定性。
3.2.3? 工作臺
固定工作臺和左鋸頭裝在一起，活動工作臺隨拖板在導軌上可左右水平移動。
4.氣動控制系統說明
4.1? 鋸頭的進給運動：電磁閥通電后換向，壓縮空氣進入工進氣液阻尼缸后腔，使鋸頭前進；電磁閥斷電，二位五通電磁閥復位，壓縮空氣進入氣液阻尼缸前腔，鋸頭退回。
4.2? 工件壓緊：工件壓緊是通過氣缸實現的，電磁閥通電后，二位五通電磁閥換向，壓縮空氣進入單作用氣缸，壓緊工件；當切割完成，鋸片退回時，鋸頭碰到行程開關，電磁閥斷電、換向，壓緊氣缸松開。至此，整個加工完畢。
5.安裝與調試
鋁門窗數控雙頭切割鋸床(數控06鋸)運到用戶使用地點，開箱檢驗，如無運輸損傷，即可使用搬動工具將機床移至安裝位置。
5.1 安裝條件及安裝方法
5.1.1? 應安裝在廠房內堅硬平坦的混凝土地面上。
5.1.2? 環境應空氣干燥、無粉塵、無腐蝕性氣體，氣溫10-40度。
5.1.3? 將機床床腿上的六個調平底座支好，機床調至水平，緊固調整螺栓的鎖緊螺母，拆掉包裝用固定板、架等用于固定機頭的零件。
5.2 接電????????? 三相四線?? 380V? 50HZ? 交流電
5.3 接地
鋁門窗數控雙頭切割鋸床(數控06鋸)機身必須接地，接地線采用黃綠雙色線，其截面積不小于2.5MM2。接地后機身于主接地點之間的電阻應小于0.1歐姆。
5.4接氣
工作氣壓0.4—0.6MPA，把氣源接在氣源處理器的接頭上并檢查氣動系統有無漏氣現象。
6. 維護與保養
6.1 鋁門窗數控雙頭切割鋸床(數控06鋸)床身圓柱導軌的潤滑夏季采用40號機械油，冬季采用30號機械油，每班潤滑一次。
6.2 回轉架體前后支撐及其他活動處，要經常注入潤滑油。
