鋁型材數控雙頭切割鋸（數控06）

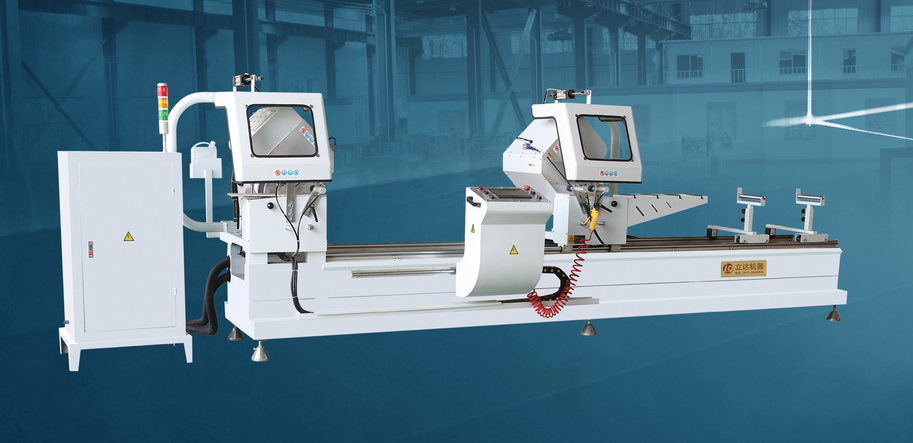

LJZ2S-CNC-450×3700 鋁型材數控雙頭切割鋸
鋁型材數控雙頭切割鋸床(數控06鋸) 設備特點：
鋁門窗數控雙頭切割鋸床(數控06鋸)是為適應我國鋁、塑門窗加工業的發展而開發的新機型。該機主要用于鋁門窗、幕墻型材的加工。鋁門窗數控雙頭切割鋸床(數控06鋸)具有強度高、性能穩定、易操作等特點。刀具使用硬質合金齒鋸片，切削速度高、生產率高、加工精度高。兩鋸頭既可單獨工作，也可同時工作，同時工作時，能一次切出所需要的長度及型材兩端角度。
鋁型材數控雙頭切割鋸床(數控06鋸)技術參數：
電源:380V/50Hz 三相四線
輸入功率:3.7Kw
電機轉速:3087r/min
鋸切長度:580—3700mm
工作氣壓:0.4～0.6Mpa
耗氣量:60L/MIN
鋸切角度:90°、-45°、45°
外形尺寸:4200*1170*1400mm
重量:約1080KG
鋁型材數控雙頭切割鋸床(數控06鋸)的主要結構：
鋁型材數控雙頭切割鋸床(數控06鋸)主要由左鋸頭、右鋸頭、床身、托料架、工作臺、數控系統等主要部分組成。
鋁型材數控雙頭切割鋸床(數控06鋸)主要由左鋸頭、右鋸頭、床身、托料架、工作臺、數控系統等主要部分組成。
鋁型材數控雙頭切割鋸床(數控06鋸)采用臺灣臺達觸摸屏、PLC、伺服電機控制系統。數控06鋸的床身上裝有兩個鋸頭。左鋸頭為固定的，用螺釘固定在床身上，右鋸頭通過伺服電機傳動在圓導軌上移動在所需位置上。工件放到工作臺上后，只要操作人員按操作規程操作觸摸屏及按下按鈕，機器既完成工件定位、壓緊、切割、刀具返回、松開等工序。
鋁門窗數控雙頭切割鋸床(數控06鋸)的設計充分考慮到了工作人員的安全。鋸頭運動部分，全部罩在可開啟的、堅固的安全罩內。氣動控制系統設有雙手控制按鈕，保證操作安全。
鋸頭
左鋸頭為固定鋸頭。右鋸頭隨拖板在圓導軌上左右移動。拖板與導軌之間有直線運動副，右鋸頭的左右運動通過伺服電機驅動精密齒條傳動，保證準確、輕快、靈活及運動的平穩性。鋸片的進給由雙作用氣液阻尼缸完成。其氣動控制系統具有無級調速的功能，根據加工需要，可調節其進給及返回的速度，使之具有慢速進給快速返回的功能。
床身
鋁門窗數控雙頭切割鋸床(數控06鋸)是由低碳鋼矩形鋼管焊接而成，焊接后經時效處理，保證了床身的鋼度及穩定性。
工作臺
固定工作臺和左鋸頭裝在一起，活動工作臺隨拖板在導軌上可左右水平移動。
