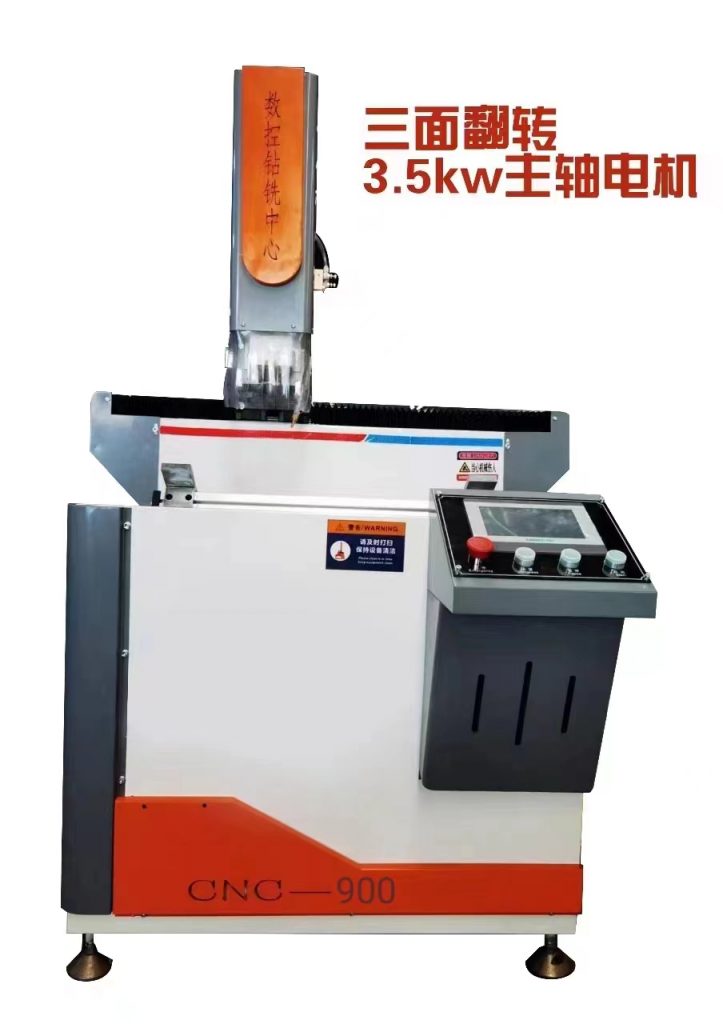

可翻轉數控鉆銑床SKX-900
可翻轉數控鉆銑床SKX-900
一、主要性能特點：
*適用于鋁合金型材的鉆孔、銑槽、圓孔、異型孔、平面雕刻等加工
*系統采用紅海數控系統
*采用電主軸，精度高、安全性好、可靠性高
*X軸采用高精度斜齒輪、斜齒條，Y軸、Z軸采用高精度滾珠絲杠傳動，傳動平穩，精度高
*通過編程軟件自動轉換加工代碼，操作簡單、效率高、勞動強度低
*工作臺翻轉180°。-90～0°～+90°，型材一次裝夾可以實現三面加工，加工深通孔（異型孔）時，通過工作臺翻轉實現深孔加工，效率高、精度高
二、主要技術參數：
*電源：380V/50Hz
*主軸功率：3.5Kw
*主軸轉速：18000rpm
*工作壓力：0.5-0.6MPa
*X軸行程: 900MM
*Y軸行程：350mm
*Z軸行程：350mm
*加工范圍：900*140mm
*刀柄類型：ER20
外形尺寸：1400*1200*1700
1.左側托料架加長行程，機床更穩定。
2.Ⅹ軸選用絲杠在滑板中心傳動，傳動滑塊受力均勻。
3.機床電器采用正泰，電線國標。
4.翻轉橫梁夾緊氣缸調節方便精度高。
5.機床表面處理采用噴塑。
三、產品配置
|
名稱 |
品牌 |
產地 |
|
數控機床系統 |
紅海 |
中國 |
|
步進電機 |
紅海 |
中國 |
|
驅動器 |
紅海 |
中國 |
|
開關電源 |
銘緯 |
中國 |
|
接近開關 |
滬工 |
中國 |
|
電源 |
正泰 |
中國 |
|
主軸電機 |
天洋 |
中國 |
|
變頻器 |
紅海 |
中國 |
|
氣缸 |
百帝汽缸 |
中國 |
|
電磁閥 |
百帝 |
中國 |
|
電器件 |
正泰 |
中國 |
